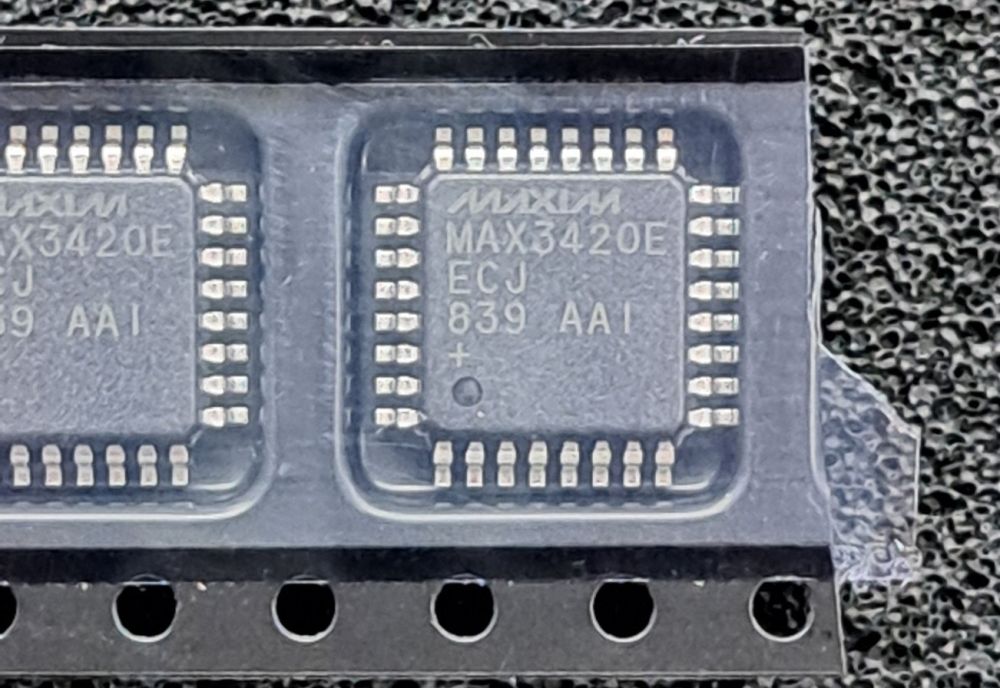

SPIインタフェース付き、USBペリフェラルコントローラ
主な特長
マイクロプロセッサ非依存USBソリューション
USB規格rev. 2.0 (フルスピード動作)に準拠
フルスピードUSBトランシーバ内蔵
内蔵D+プルアップ抵抗のファームウェア/ハードウェア制御
プログラマブルな3線式または4線式、26MHz、SPIインタフェース
レベル変換器およびVL入力によって独立したシステムインタフェース電圧が可能
内蔵コンパレータが自己給電のアプリケーション用にVBUSを検出
D+、D-、およびVBCOMPへのESD保護
割込み出力端子(レベルまたはプログラマブルエッジ)によってポーリングまたは割込み方式のSPIインタフェースが可能
インテリジェントなUSBシリアルインタフェースエンジン(SIE)
USBフロー制御およびダブルバッファリングを自動的に処理
ローレベルUSB信号詳細を処理
USBの厳密な時間動作用のタイマを内蔵しているため、SPIマスタによるイベントの時間設定は不要
エンドポイントFIFO内蔵：
EP0：CONTROL (64バイト)
EP1：OUT、バルクまたは割込み、2 x 64バイト(ダブルバッファ)
EP2：IN、バルクまたは割込み、2 x 64バイト(ダブルバッファ)
EP3：IN、バルクまたは割込み(64バイト)
同一エンドポイントを使うUSB転送と同時のSPIマスタによるデータ転送を可能にして、ダブルバッファデータエンドポイントによってスループットを高速化
SETUPデータは自身の8バイトFIFOを備え、ファームウェアを簡素化
4つの汎用入力および4つの汎用出力
省スペースLQFPおよびTQFNパッケージ
