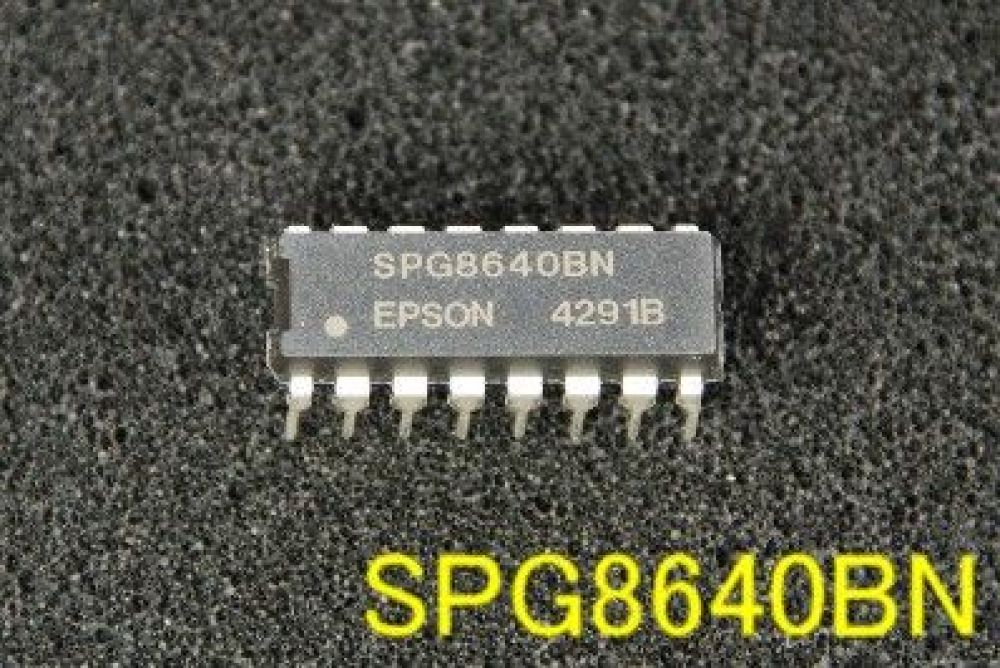

SPG8640BN 有鉛品 100個~の特価◆ 廃止品 分周回路付きオシレータ
商品説明
原発振1MHz ,64ステップ分周出力
5V 100ppm
SPG8640B (単位:Hz)
SPGシリーズ資料(別窓) ,
5V 100ppm
SPG8640B (単位:Hz)
設定端子 | ct4 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | |
ct5 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | ||
ct1 | ct2 | ct6→ ct3↓ |
0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
0 | 0 | 0 | 1M | 100k | 10k | 1k | 100 | 10 | 1 | 1/10 |
0 | 0 | 1 | 100k | 10k | 1k | 100 | 10 | 1 | 1/10 | 1/100 |
0 | 1 | 0 | 500k | 50k | 5K | 500 | 50 | 5 | 1/2 | 1/20 |
0 | 1 | 1 | 333.3k | 33.3k | 3.3K | 333.3 | 33.3 | 3.33 | 1/3 | 1/30 |
1 | 0 | 0 | 250k | 25k | 2.5K | 250 | 25 | 2.5 | 1/4 | 1/40 |
1 | 0 | 1 | 200k | 20k | 2.0K | 200 | 20 | 2.0 | 1/5 | 1/50 |
1 | 1 | 0 | 166.6k | 16.6k | 1.6K | 166.6 | 16.6 | 1.6 | 1/6 | 1/60 |
1 | 1 | 1 | 83.3k | 8.3k | 833.3 | 83.3 | 8.3 | 0.83 | 1/12 | 1/120 |
