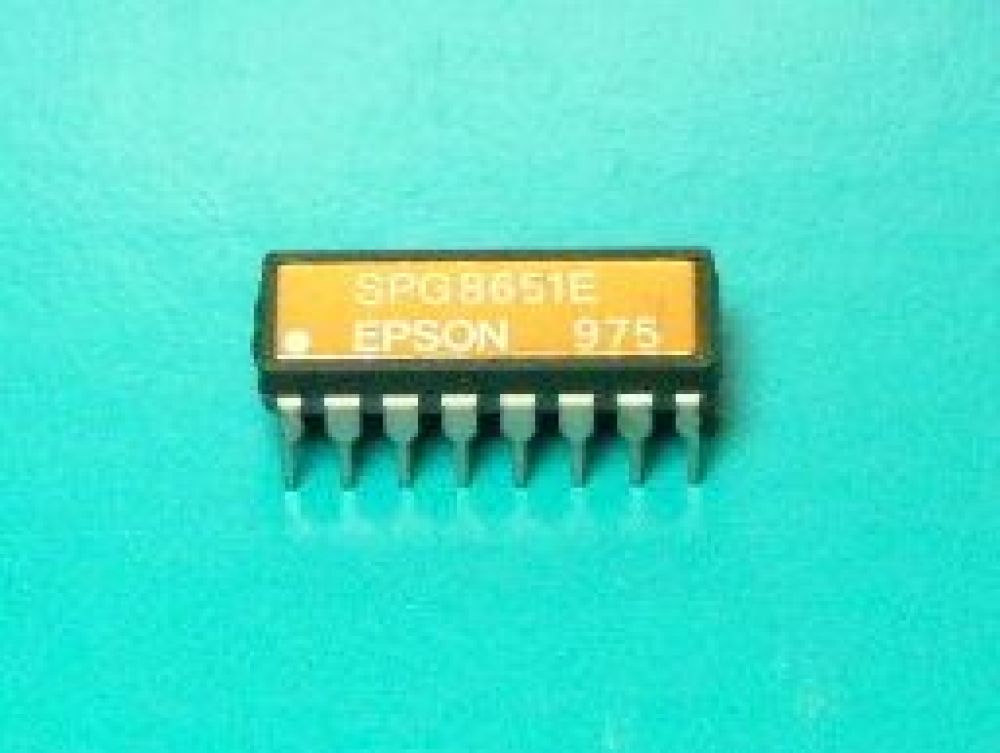

SPG8651E 有鉛品 ◆ 廃止品 分周回路付きオシレータ
商品説明
原発振32.768KHz ,64ステップ分周出力
5V 5ppm
SPG8651E (単位:Hz)
(注)下位の桁は省略してあります。
SPGシリーズ資料(別窓) ,
選択表
SPG8651E (単位:Hz)
設定端子 | ct4 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | |
ct5 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | ||
ct1 | ct2 | ct3↓ ct6→ | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
0 | 0 | 0 | 32768 | 3276.8 | 327.68 | 32.768 | 3.2768 | 0.32768 | 0.03276 | 0.00327 |
0 | 0 | 1 | 3276.8 | 327.68 | 32.768 | 3.2768 | 0.32768 | 0.03276 | 0.00327 | 0.00032 |
0 | 1 | 0 | 16384 | 1638.4 | 163.84 | 16.384 | 1.6384 | 0.1638 | 0.01638 | 0.00163 |
0 | 1 | 1 | 10922.6 | 1092.26 | 109.226 | 10.9226 | 1.09226 | 0.1092 | 0.01092 | 0.00109 |
1 | 0 | 0 | 8192 | 819.2 | 81.92 | 8.192 | 0.8192 | 0.08192 | 0.00819 | 0.00081 |
1 | 0 | 1 | 6553.6 | 655.36 | 65.536 | 6.5536 | 0.6553 | 0.0655 | 0.00655 | 0.00065 |
1 | 1 | 0 | 5461.3 | 546.13 | 54.613 | 5.4163 | 0.54163 | 0.05416 | 0.00541 | 0.00054 |
1 | 1 | 1 | 2730.6 | 273.06 | 27.306 | 2.7306 | 0.2736 | 0.0273 | 0.00273 | 0.00027 |
