CK-45 ◆ USB Type-C コネクタ変換基板
商品説明

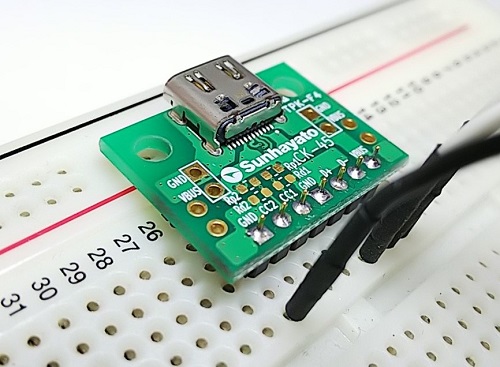

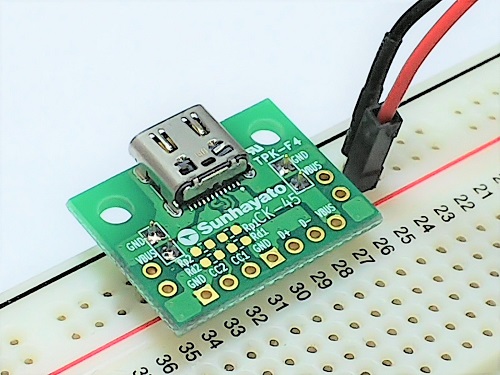

□VBUS,GNDは、当社ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。
□CC1・CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
寸法 : 24.13×18.42mm
材質・板厚 : 両面・ガラスエポキシ(FR-4)1.6t

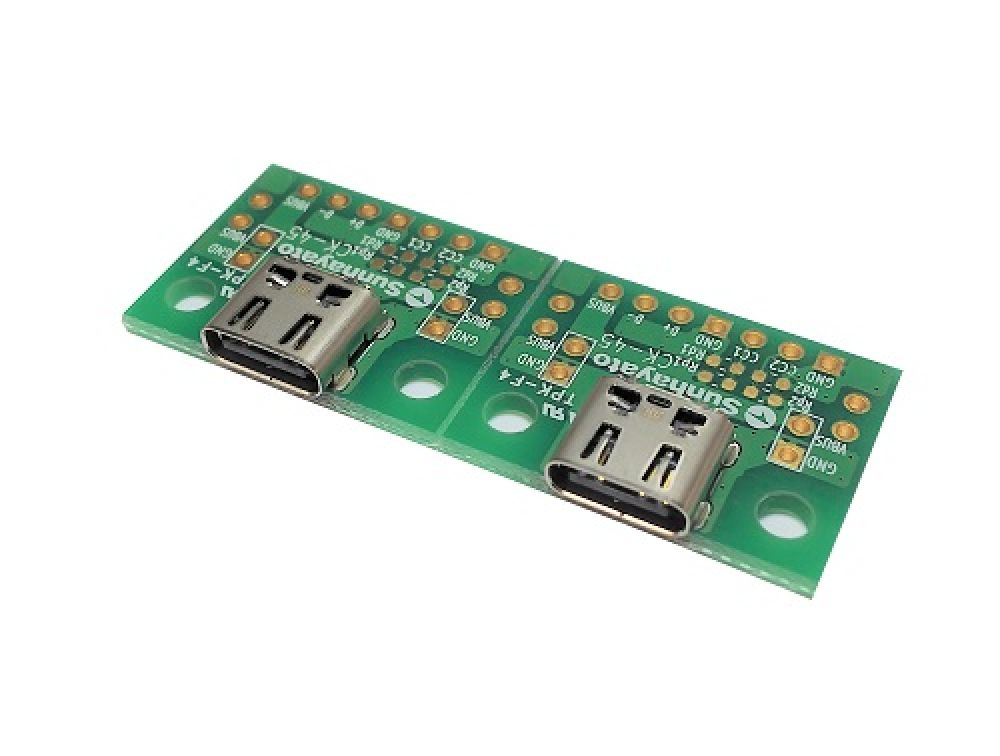

仕上処理 : スルーホール、金フラッシュ、レジスト、Vカット処理2枚続き
コネクタ : USB Type-C(ソケット ※メス型) ※信号ラインはUSB2.0規格
付属品 : USB Type-Cコネクタ実装済み(ピンヘッダは付属していません)
