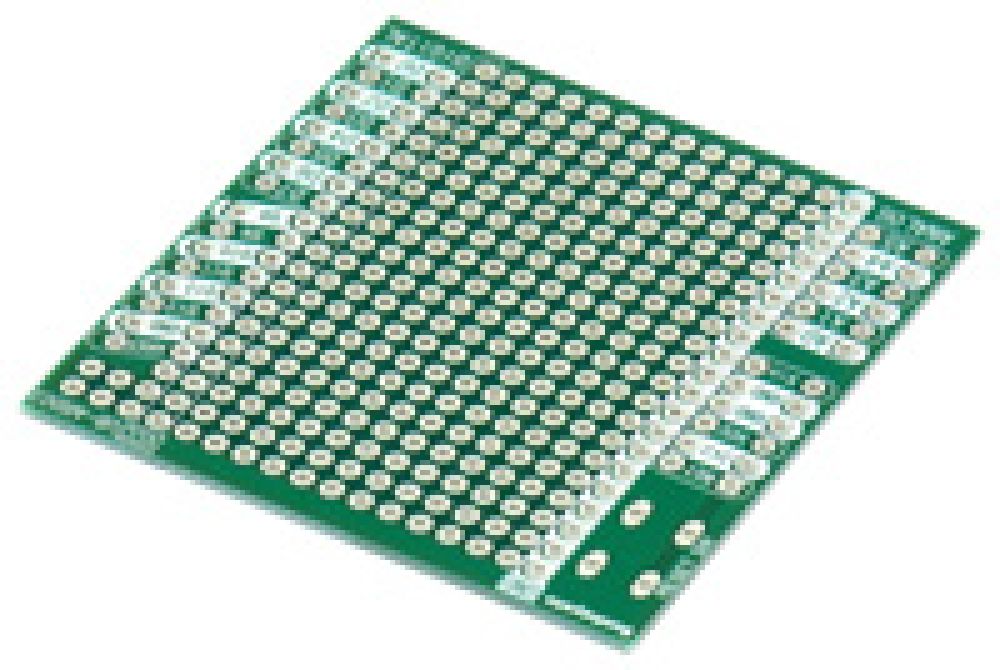

UB-ARD03 ◆ Arduino用ユニザーサル基板
商品説明
□コネクタ位置をArduinoに合わせています。
□コネクタの各ピンの信号名をシルク印刷で表記しています。
□はんだ付けしやすい大きなランドを採用しています。
□ArduinoのUSBコネクタ、電源コネクタに干渉しないショートサイズの基板です。
□接続用コネクタ(6ピン×2個、8ピン×2個)、リセットスイッチが付属した製品(MODEL UB-ARD03-P)もあります。
主な仕様
寸法:53.34×54.61
材質・板厚:ガラスコンポジット(CEM3)両面 1.0t
仕上処理:スルーホール、鉛フリー半田レベラー、両面緑レジスト、片面白シルク
